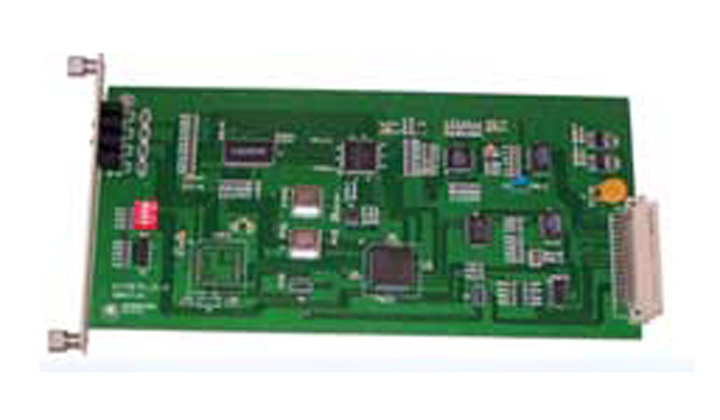

YT-X02R 单E1/以太网 卡式协议转换器
- 产品型号：YT-X02R
- 产品特性：采用大规模芯片，电路简单，功耗低，可靠性高；
- 产品功能：设备均提供1路E1配置，E1接口阻抗支持75Ω和120Ω支持透明模式E1
- 产品规格：提供1个10/100 Base-Tx端口
产品简介
YT-X02R型 E1/以太网转换器是一个高性能、自学式远程以太网桥。它体积小、成本低，对于需廉价的桥接应用场合非常理想。它也可作为一个局域网延伸器。YT-X02R型以太网/E1卡式接口转换器的目的是通过E1链路进行以太网的互连，E1接口可设置来控制网络互连的速率。
YT-X02R型号 以太网/E1卡式接口转换器的E1端可以设置成非成帧和成帧两种方式， 成帧方式的2Mb/s 接口支持N×64Kb/s（N=1-31）的速率，非成帧方式的2Mb/s接口支持2048Kb/s的速率。
YT-X02R型号 以太网/E1卡式接口转换器的E1端可以设置成非成帧和成帧两种方式， 成帧方式的2Mb/s 接口支持N×64Kb/s（N=1-31）的速率，非成帧方式的2Mb/s接口支持2048Kb/s的速率。
产品特点
◆ 采用大规模芯片，电路简单，功耗低，可靠性高；
◆ 设备均提供1路E1配置，E1接口阻抗支持75Ω和120Ω支持透明模式E1
◆ 提供1个10/100 Base-Tx端口；
◆ 10/100 Base-Tx端口均支持10/100M，全双工、半双工，并支持自动协商机制；
◆ E1通道支持内置BERT（Bit Error Rate Test）功能；
◆ 自动探测E1线路环回，告警提示并关闭以太接口，避免影响下游业务；
◆ 支持802.1p优先级功能；
◆ 支持基于802.3x的流量控制功能；
◆ 支持VLAN以太帧透明传输；
◆ 提供1个管理接口，可以灵活设置设备的功能；
◆ 提供1组控制开关，用于设置设备维护测试；
◆ 适应多种电源环境，+24VDC、-24VDC、±24VDC、-48VDC或220VAC。
◆ 设备均提供1路E1配置，E1接口阻抗支持75Ω和120Ω支持透明模式E1
◆ 提供1个10/100 Base-Tx端口；
◆ 10/100 Base-Tx端口均支持10/100M，全双工、半双工，并支持自动协商机制；
◆ E1通道支持内置BERT（Bit Error Rate Test）功能；
◆ 自动探测E1线路环回，告警提示并关闭以太接口，避免影响下游业务；
◆ 支持802.1p优先级功能；
◆ 支持基于802.3x的流量控制功能；
◆ 支持VLAN以太帧透明传输；
◆ 提供1个管理接口，可以灵活设置设备的功能；
◆ 提供1组控制开关，用于设置设备维护测试；
◆ 适应多种电源环境，+24VDC、-24VDC、±24VDC、-48VDC或220VAC。

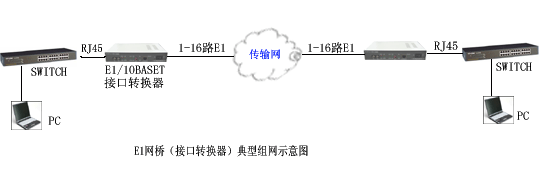

产品应用图
技术参数
E1接口电气特性
标称速率：2048Kbps，容差±50ppm；
接口码型：HDB3；
接口阻抗：75欧姆（非平衡）或120欧姆（平衡）；
数字接口电气特性：符合ITU-T G.703建议
抖动转移特性：符合ITU-T G.823建议
输入抖动容限：符合ITU-T G.823建议
输出抖动：符合ITU-T G.823建议
电平：±2.37V±10%或±3.00V±10%
接口连接器为：RJ45或BNC同轴
以太网接口
速率：10M或100M，全双工，半双工完全自适应
协议: 支持IEEE 802.3，IEEE 802.1Q(VLAN)
MAC地址表:可以学习1024个MAC地址
以太网总缓存:64MBits SDRAM
物理接口：RJ45座,支持AUTO-MDIX(交叉线直通线自适应
管理接口及扩展串口特性
接口方式: RS-232
接口电平：RS-232电平
接口连接器：RJ-45
管理口波特率：57600bit/s
扩展串口最大波特率：19200bit/s
工作环境
环境温度：0℃~45℃
相对湿度：≤90%（35℃时）
大气压力：86~106Kpa
供电条件
直流供电电压：-48VDC，容差范围 -36V~-72V
供电电源纹波：≤240mVp-p
直流+24V、-24V、±24V机种：+24 V±15％、-24 V±15％
交流供电电压：220VAC±20%，50HZ
功耗：≤ 10W
外形尺寸
与专用机架YTJJ-16配合使用
