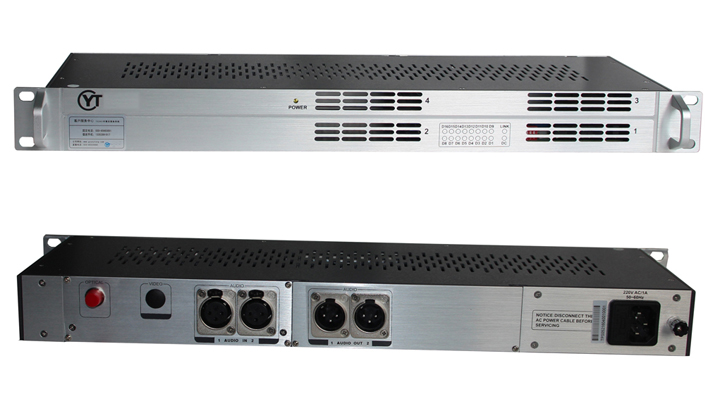

广播级音频光端机 YTS2TA1SH/ YTS2A1SH/YTS4TA1SH

  • 产品型号:YTS2TA1SH/ YTS2A1SH/YTS4TA1SH
  • 产品特性:在1芯光纤上传输1路单/双向或2路单/双向音频 或4路单向音频
  • 产品功能:音频接口卡侬头XLR(莲花头RCA和BNC可选)
  • 产品规格:19英寸1U机架式结构
  • 在线订购
产品简介
 广州邮通系列数字视频光端机采用国际最先进的数字光纤传输技术,通过1芯光纤传输1路、4路、8路、16路等音频信号,单向或双向,广播级,可增配各种数据信号,以太网、开关量在单芯光纤上实时同步、无失真、高质量地传输。
  YTS系列数字音频光端机采用全数字视频无压缩传输技术,广播及高质量的音频效果及双向数据传输可满足用户的多种需求, 即插即用的设计使得安装简便易行, 无需进行现场调节, 其光模块和核心电路均采用进口元器件,稳定性高,所有的光、电接口均符合国际标准,适用于不同的工作环境。
  YTS系列数字音频光端机带有音频及数据等状态指示,可监控系统的正常运行。其采用结构模块化设计,用户可根据现场具体情况灵活选择或定制配置,可选独立台式安装和机架安装两种结构形式。

音频光端机订购注意事项:
1、音频光端机分为1~N路音频,还要注意音频中单声道/双声道(及立体声),单向/双向,平衡输出/非平衡输出的细节。
2、音频光端机就是发射端把传统的音频模拟信号转换成光信号,通过光纤传输到接收端,在接收端再转换成模拟信号的一种音频设备。
音频光端机的几个重要指标是:
1) 比特率:16bits 20bits 24bits,比特率越高越能细致地反映声音的细微变化。
2) 采样精度:48K 96K(CD的采样精度为44.1KHz/s),专业的音频光端机一般采用48K采样,96K是未来的一个方向。
3) 信噪比即我们通常说的 动态范围,单位是DB,动态范围和比特率的关系是:比特率每增加1比特,动态范围就增加6dB。16比特时,动态范围是96dB。这可以满足一般的需求了,24比特可以做到144 dB的动态范围,是发烧级的。所以目前专业的光端机指标可以总结为:24比特 48K采样 90DB 。
产品特点
◆ 在1芯光纤上传输1-8路单/双向立体声音频;
◆ 24bit数字编码器;
◆ 音频接口卡侬头XLR(莲花头RCA和BNC可选)。
◆ 音频输入口平衡/不平衡自动转换,ESD保护,使用更安全可靠
◆ 单级传输距离最远可达100KM(默认20KM)
◆ 所有元器件,包括接插件均使用国际著名厂家的产品,且经过长时间使用验证,完全保证可靠性,满足电台对产品长年不停电可靠工作的需要
◆ 产品外壳使用铝材料,外观大气,符合人体工学要求,重量轻,使用寿命长
◆ 产品线路板设计不含铅,满足环保要求,保护机房环境不受污染
◆ 完善的LED指示灯指示,16路音频信号指示,光链路信号指示,电源系统指示
产品应用图
广播音频光端机方案图
技术参数

采购指南

序号
型号
描述
序号
型号
描述
1
YTS4TA1S-H
4路单向音频
3
YTS8TA1S-H
8路单向音频
2
YTS2A1S-H
2路正向音频+2路反向音频
4
YTS4A1S-H
4路正向音频+4路反向音频

光学特性
  波 长:单模1310nm/1550nm;多模850nm/1310nm
  光纤芯数:收发单芯
  传输长度:单模20公里(默认配置),如果特殊订货时要特别说明
  接收灵敏度:优于-36dBm(误码率<10-11)
  路编码:加扰NRZ码
  线路码形:1B1H、NRZ码
  发送光功率:2dBm~-14dBm;
  动态范围:全动态范围
  组网:点对点
  光纤接口:双纤FC/单纤SC型(可选定做);
  适用光纤:单模,多模
音频指标
  频带宽度:20Hz-20KHz@-0.5dB
  标称输入输出电平 2Vp-p
  最大电平:17.4Vp-p(+18dBm)(定制)
  采样频率 48KHz
  量化等级 24bit
  信噪比(加权):>90dB
  总谐波失真:<0.2%
  通道隔离度:>90dB@1KHz;>90dB@20khZ
  延迟匹配:2度
  幅度匹配:±0.2dB
  电阻:低阻(600Ω)
  接口:XLR卡侬(其它接头可定制)
  非线性失真系数:≤ 1 %
工作环境
  工作温度范围 -40°C to +70°C
  贮存温度:-55 ℃~+85 ℃
  相对湿度:0~95% (无冷凝结)
  额定供电电压: AC220V/50Hz
  MTBF:≥ 10万小时
外形尺寸
  外形尺寸:483mm*170mm*44.5mm
供电条件
  1U机箱功率 24W
  2U机箱功率 75W
  4U机箱功率 96W
  独立式功率 6W(满业务负载≤12W)
  插卡式功率 6W(满业务负载≤12W)
  机箱电源 ■220VAC/50~60Hz
  电源适配器 220VAC to 12VDC/1.25A
